摘要：為提高車輛在橋梁上的行車舒適性，目前城市立交橋橋面鋪裝普遍采用瀝青混凝土鋪裝。由于瀝青混凝土鋪裝與橋梁自身水泥混凝土在材料物理性質各方面的差異，城市橋梁結構結合面上易發生早期破壞。其破壞的原因不僅與設計不足、原材料質量存在問題有關，而且很大程度上取決于現場施工工藝和關鍵質量環節的控制。針對瀝青混凝土橋面鋪裝早期病害破損現況，分析不同破損產生的原因。

　　關鍵詞 ：瀝青混凝土,早期病害,原因

　　引言

　　橋面鋪裝層直接承受行車荷載、梁體變形和環境因素的作用，既是橋面保護層又是橋面結構的共同受力層，所以需具有足夠的強度和良好的整體性，并具有足夠的抗裂、抗沖擊、耐磨性能。近年來我國公路橋梁建設快速發展，橋梁結構不斷創新，大跨橋梁已很普遍，目前大多的橋面鋪裝都采用柔性鋪裝，橋面柔性鋪裝能大大緩和行車對橋面板的沖擊，能達到運營中平穩舒適的要求，隨著瀝青材料性能的改進，應用更加廣泛。但隨著交通量和重型車輛的增加，橋面鋪裝問題也越來越多. 這不僅妨礙了正常交通，影響了橋面的美觀，更易造成交通事故，也給維修工作帶來了很大困難。特別是近年來設防水層的水泥混凝土橋瀝青混凝土橋面鋪裝的早期損壞已成為影響高速公路使用功能的發揮和誘發交通事故的一大病害。本文就設防水層的水泥混凝土橋瀝青混凝土橋面鋪裝早期病害原因做簡要分析。

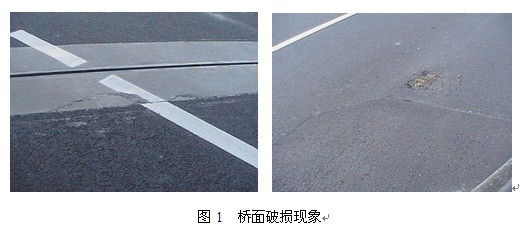

　　1、瀝青混凝土橋面鋪裝早期病害破損現況

　　目前在橋面鋪裝中廣泛使用防水層，橋面防水層的影響由于柔性防水層的強度與主板和鋪裝層的強度有差異，橋面防水層的存在使上部結構板體受力體系發生變化，處于防水層上的瀝青鋪裝層一經開裂，在車輪的動力荷載作用下，彼此間的縫隙越來越大，直到松散脫落。另外隨著交通量的增加，出現了一些新問題，如面層的早期破損、開裂、坑槽、防水層與面層和橋面粘結強度不足而產生推移等病害。

　　2、設防水層的水泥混凝土橋橋面瀝青混凝土鋪裝破壞形式

　　設防水層的水泥混凝土橋橋面瀝青混凝土鋪裝在行車荷載作用下的破壞形式一般為剪切破壞，常表現為擁包和推移現象。剪切破壞有兩種情況：一是橋面鋼筋混凝土模量遠大于瀝青混凝土和防水層的模量，加之瀝青混凝土層厚度較薄，瀝青層內產生較大的剪應力而引起的無確定破壞面的剪切變形;二是防水層與瀝青混凝土面層和橋面層間粘結力不足而發生剪切破壞。因此，剪切破壞是設防水層的水泥混凝土橋面瀝青混凝土鋪裝損壞的主要原因。

　　3、防水層施工工藝的影響

　　3.1 防水粘結層施工前橋面處理

　　混凝土橋面板表面狀況直接影響防水粘結層的施工質量，粗糙程度不同，防水粘結層與之接觸面積就不同。澆注水泥混凝土橋面板時，振搗常易導致水泥混凝上離析，粗骨料下沉，表面形成一層水泥含量較多，收縮性較大的浮漿層。浮漿層的存在不僅影響橋面板的強度，而且易產生裂縫，不利于防水粘結層和橋面板之間的粘結強度。所以，防水粘結層施工前，要求橋面板表面平整(平整度小于5mm)、干燥、干凈，無浮漿、油污，無露筋等突出硬物。板面板處理方式主要有打毛、打砂(拋丸)、銑刨等。

　　①打毛處理：一般中小橋采用打毛處理，除去浮漿層，但效果不是很好。

　　②打砂(拋丸)

　　目前橋梁橋面板處理較多采用打砂處理：橋面板噴砂處理采用帶吸塵裝置的移動式自動無塵打砂機，打砂機采用直線連續打砂形式，噴砂的搭接寬度為3～5cm。邊角部分配備角磨機人工打毛。打砂后的混凝土橋面板表面粗糙，無任何臟物，清潔干燥，且無如浮漿等軟弱部位。對于縱坡較大、浮漿層較厚路段，也可采用精銑刨處理方式(銑刨+鋼絲刷清掃)，提高橋面鋪裝的界面抗剪強度。一般橋面采用噴砂技術后，能獲得均勻粗糙的橋面板表面，以使防水粘結層與橋面板間形成足夠的摩擦力.以抵抗重載車輛制動引起的層間剪切力應力過于集中，避免造成鋪裝層下表面和橋面板之問脫落。

　　3.2 防水粘結層的施工

　　防水粘結層(本文采用高劑量SBS改性瀝青)包括防水粘結材料灑布和預拌碎石撒布兩道主要工序，是橋面鋪裝工程施工的關鍵工序。主要施工質量控制重點為：防水粘結材料、高劑量SBS改性瀝青灑布施工工藝參數控制。施工時溫度過低，橋面板表面的水分不易蒸發出來，施工后會在防水粘結層表面形成許多氣泡，嚴重影響施工質量。為保證施工質量，施工時最低氣溫高于5℃，雨天、大霧天、五級風以上均不施工。

　　高劑量SBS改性瀝青材料質量要符合要求，在灑布施工前，要脫桶并熔化升溫至200℃左右，才能進行灑布施工。升溫過程中要注意使防水粘結材料均勻受熱。SBS改性瀝青防水粘結材料采用瀝青灑布車灑布。灑布施工前，要對瀝青泵、灑布管道進行充分預熱并試噴(用槽接住)檢查，當每一噴嘴均有SBS改性瀝青防水粘結材料噴射出來后，才能進行灑布。灑布要無均勻。預拌碎石采用較為潔凈的4.75-9.5mm粒徑的碎石，瀝青用量以剛好能裹覆集料、撒布后不粘輪為標準，通過試拌確定油石比。預拌碎石撒布施工質量控制關鍵是控制來料溫度、及時碾壓及撒布量。碎石撒布后采用輕型膠輪壓路機碾壓1～2遍。這樣，形成一層與防水粘結材料粘結牢固且均勻分布的預拌碎石層，既保護了防水粘結層在面層攤鋪施工時不受破壞，又與鋪裝層下層互相嵌擠，確保了防水粘結層與瀝青混凝土間的粘結。

　　4、其他原因

　　4.1橋面鋪裝層施工工藝中引起不均勻的原因。瀝青橋面鋪裝從原材料的購買到最后瀝青混合料攤鋪壓實完成的整個橋面鋪裝的過程中。存在有機械本身存在的缺陷而帶來的混合料不均勻，同時也有施工過程中人為因素造成的混合料離析等現象。主要原因總結如下：

　　(1)原材料質量不穩定，先后供應的材料料源不同，引起各材料性能指標不同;另外材料運到料場后存儲不當，常有混料現象發生，導致混合料的級配偏離標準級配，形成路面離析。

　　(2)瀝青混合料拌和設備控制不嚴格，如運輸帶送料調整不及時，熱料篩網不符合級配要求，拌和的混合料級配與設計級配產生偏離，先后拌和的混合料存在較大差異。

　　(3)橋面鋪裝層厚度偏小。由于橋梁上部結構在施工中支架沉降及預應力反拱無法十分準確地預測，或由于施工工藝控制欠佳，施工中主梁頂面標高與設計值有一定的差距，一般在測量主梁頂面標高后需對其進行調整以保證橋面的厚度。如果調整不好，就會造成鋪裝層厚度不均，使有的地方厚度偏小。這樣一來，當受到外力重載碾壓及不均勻荷載作用下時，尤其是在夏季氣溫高的時候，便會不同程度地出現擁包、推移等情況。

　　(4)攤鋪完成后壓路機壓實不均勻，造成鋪裝層材料的內部結構不一致。

　　4.2超載車輛對橋面作用力。由于橋面鋪裝層部分采用柔性路面材質，在重車及超重車活載的作用之下，使得橋面板自身撓度增大，變形增加，當變形超過標準規定限值時，橋面鋪裝將變得不再穩定，趨于變形狀態，當超重荷載反復作用之后，致使橋面鋪裝產生推移、開裂、坑槽，甚至松散等病害，且會急劇發展。

　　5、結語

　　本文對鋼筋混凝土橋柔性橋面鋪裝的早期病害原因從橋面防水層及橋面鋪裝層施工角度進行了分析，結合目前橋梁的情況，選擇好橋面板處理方式，提高橋面板處理和橋面鋪裝施工質量，可以控制瀝青混凝土橋面鋪裝的早期病害。
