摘要：眾所周知，對于辦公樓來說，它和那些居民樓在建設時是有一定的區別的，不僅僅是結構上有些不同，還有很多別的要注意的地方，故本文從結構加固設計技術、結構加固施工技術兩個大的方面入手，比較全面的淺析了辦公樓的施工要點，對以后辦公樓的建設具有積極地意義。

　　關鍵詞：辦公樓,建筑施工,要點

　　本文介紹的是某一三層的辦公樓的磚混結構，該樓1 層外墻厚為490 mm，內墻厚為370 mm; 2，3 層外墻厚為 370 mm，內墻厚為 240 mm。磚砌條形基礎，木結構屋架。為延續建筑的使用功能，使舊的建筑煥發新的生命并確保結構安全，對辦公樓重新進行結構加固和建筑裝飾。

　　一、結構加固設計技術

　　1.1結構鑒定

　　加固設計前須對擬改造房屋進行結構安全性鑒定，主要依據GB 50292 民用建筑可靠性鑒定標準，GB /T 50315 砌體工程現場檢測技術標準，GB/T 50344 建筑結構檢測技術標準，JGJ 125 危險房屋鑒定標準等進行檢測和鑒定，并出具鑒定報告。

　　1.2加固設計

　　1) 基礎加固: 本工程基礎為大放腳條形基礎，加固墻體時同步對基礎進行加固，包括基礎墊層、放腳斷面及與墻體鋼筋網片的銜接等。采用加大放腳斷面法進行加固，C20 噴射混凝土，設置兩道化學錨栓加強混凝土與磚砌體的粘結。

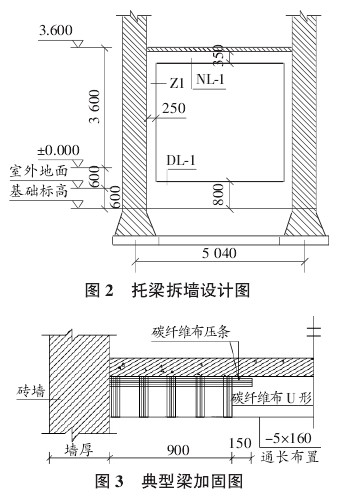

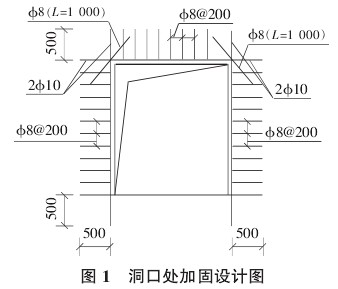

　　2) 內縱墻加固: 采用鋼筋網 C20 噴射混凝土夾板墻加固法，單邊加固厚度 50 mm，鋼筋網片8@200，洞口處及托梁處加固作法見圖 1，圖 2。

　　3) 混凝土梁加固: 抗彎采用粘鋼板加固，抗剪采用粘碳纖維布 U 形箍加固，見圖 3。

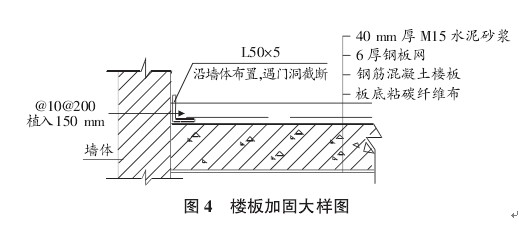

　　4) 樓板加固: 板底粘貼碳纖維布加固，板面采用鋼板網細石混凝土加固，見圖 4。


　

　

         二、結構加固施工技術

　　2.1粘貼碳纖維片材加固技術要點

　　1) 定位放線。認真閱讀設計施工圖，結合現場，彈出要加固部位的纖維位置線，為便于混凝土基層處理，每邊位置線應適當放大 2 cm ～3 cm。

　　2) 結構的表面處理。表面的浮渣的加強組件、裝飾層、脫皮、寬松、腐蝕和其他退化的混凝土被清空,粗糙的地方,首先是人工勾鑿子,然后運用修復材料修復崎嶇不平的,嚴重的不平等、維修不止一次。根據設計要求,滿足或密封縫里。用電動工具將被粘貼混凝土表面打磨平整，去除表面浮漿、油污及其他雜質, 打磨1毫米~ 2毫米,直到完全有一種新的混凝土表面。對槽的角落,在這里,圓弧,圓弧半徑不應小于20毫米。構件表面拋光,無油壓縮空氣吹去灰塵,保持表面清潔。

　　3) 涂刷底層樹脂。采用人工或機械攪拌方法，將樹脂各組分分別攪拌均勻，使各組分無沉淀現象。按照一定的比例，將兩種樹脂混合在一起并加以攪拌。用滾筒將底層樹脂均勻抹于清潔的混凝土表面，不要漏刷，也不能太多。

　　4) 找平處理。在干燥的樹脂表面接觸在底部,在基層為平處理。填充一個平坦的混凝土表面平整材料,不應該有任何的邊緣。熨平材料應用維修、拐角光滑弧形半徑不少于20毫米。行走在干燥環境下材料表面接觸的下一個階段都可以進行建設。

　　5) 浸漬樹脂的配制與碳纖維的粘貼。按設計尺寸裁剪好碳纖維布，將浸漬樹脂液均勻地涂抹于所要粘貼的部位，用滾筒沿纖維方向多次滾壓，擠除氣泡，并使浸漬充分浸透碳纖維布。重復上述步驟可以粘貼多層碳纖維布，在最后一層碳纖維布表面均勻涂抹一層浸漬樹脂。

　　6) 維護和檢查。樹脂固化過程中應避免擾動對碳纖維表。在特殊情況下,碳纖維板加固結構的維修及混凝土結構碳纖維加固處理系統采取必要的保護措施。

　　2.2粘鋼加固施工技術

　　1) 粘貼面處理?；炷帘砻鎽鳒p除了粉飾、油脂、污垢,然后用角型砂輪磨削去除1毫米~ 2毫米厚的表層、平大凹陷橡膠修理平坦,壓縮空氣吹凈灰塵拋光后,最后用一塊布抹浸泡在丙酮和干凈的表面,隨時待命粘貼到后完全干燥。應用粘貼板表面粗糙的角型砂輪、防銹的治療,直到波蘭光澤出現,用干凈的,只有一個干布擦拭之前。否則可用棉花蘸丙酮和表面擦拭干凈,干燥后候補。

　　2) 加壓固定及卸荷系統準備。加固構件所承受的活荷載如人員、辦公機具宜暫時移去，并盡量減小施工臨時荷載。定期使用壓力千斤頂、墊、一流的系統,該系統不僅能有一個更大的壓力,以及強化壓縮同時,消除的部分組成的固定負載,更好的合作力粘鋼板與原來的成員,加固效果最佳,施工效率高。

　　3) 膠粘劑配制。建筑結構膠為 A，B 兩組分，取潔凈容器和稱重衡器按說明書配合比混合，并用攪拌器攪拌約 5 min ～ 10 min至色澤均勻為止。

　　4) 膠水和漿糊。膠粘劑制備后,手指已處理的油膩的刀具鋼板表面(表面或混凝土和橡膠部分應該是三角形,在中間厚約3毫米,邊緣厚度1毫米左右,然后粘貼板上的混凝土表面,準備一個固定的壓縮系統,其壓力、塑料擠出的液體從板塊邊界流出。

　　5) 檢查。自來水檢測小錘時可以粘貼鋼板、粘貼的影響,從正確的判斷、超聲波檢測也能使用。有效粘結錨固區,面積小于90%,快速粘結錨固區,面積小于70%,板應該分開,糊了。負載測試也可以被用在重要組成部分,一般荷載等級標準值的正常負荷,測試結果更直觀、可靠,但成本高,花費更長的時間。

　　6) 防腐作用。使用20毫米厚鋼板M15鋼筋水泥砂漿抹灰保護,油漆噴涂保護也可以被用來避免腐蝕的鋼材。

　　2.3噴射混凝土施工技術要點

　　2.3.1材料要求

　　噴射混凝土所使用的原材料必須符合設計和規范要求，應優先采用硅酸鹽或普通硅酸鹽水泥，強度等級應不低于 32. 5; 細骨料應采用堅硬耐久性好的中粗砂，細度模數不宜小于 2. 5，砂子含水率宜控制在 5%～7%; 粗骨料應采用堅硬耐久性好的卵石或碎石，粒徑不應大于 12 mm。

　　2.3.2加固砌體結構構件的表面處理

　　清除砌體結構表面裝飾層，并對受侵蝕砌體或疏松灰縫進行處理，灰縫的處理深度宜為 10 mm; 當結構加固部位的配筋有銹蝕現象時，鋼筋表面應除銹。

　　2.3.3其他技術要點

　　噴射混凝土前支設邊框模板，邊框模板要安裝牢固; 在大面積加固時設置噴射厚度標志其間距宜為 1 000 mm ～ 1 500 mm。噴射混凝土前對空壓機噴射機進行試運轉，經檢驗運轉正常后應對混凝土拌合料輸送管道進行送風試驗，對水管進行通水試驗，不得出現漏風、漏水情況。在噴射作業前檢查結構加固配筋與錨固件的連接是否牢固可靠。噴射作業應按施工技術方案要求分片、分段進行，且按先側面、后頂面的噴射順序自下而上施工。

　　三、結語

　　房屋加固改造有其自身特點，某些方面施工難度、技術含量還高過新建房屋施工。通過結構加固改造和建筑裝修和電氣、設備的更新改造，古老的建筑物以內實外美的形象又擔負起了新的歷史使命，開始了新的征程。

　　參考文獻：

　　[1]張國璽,閆寶東. 淺析某辦公樓地下室防水工程施工[J]. 黑龍江科技信息,2011,(9).

　　[2]徐瑞青,于五星,王璐,張培彤,曹沫. 司法部辦公樓地下工程防水施工技術[J]. 中國建筑防水,2011,(2).

　　[3]沈延弘,沈鵬程,舒正偉. 某鋼管混凝土結構超高層辦公樓的鋼構件吊裝施工[J]. 海峽科學,2010,(10).

　　[4]支路新. 淺談監理在某辦公樓空調系統施工中的質量控制[J]. 建設監理,2010,(9).
